1、過載（黃色）：感應電源模塊的輸出功率已趨近取能互感器在當前一次導線電流值下的取能功率限制；
2、正常（綠色）：感應電源模塊輸出電壓正常。

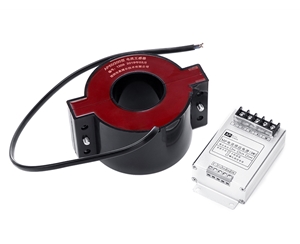

3、端子排說明：
A、OL1、OL2：過載（導線電流不足）告警輸出端，為一組和內部電路隔離的固態繼電器輸出接點，導線電流不足（或電池低電壓充電）時，該組節點會閉合發出告警信號。輸出節點的電流不能超過50mA，外加電壓需小于200V，請注意合理選擇控制電壓和限流電阻（模塊內已經內置2k歐姆限流電阻）。
B、Gnd：電源地，直接聯接負載負端
C、Vo+：12V電壓輸出，直接聯接負載正端
D、C+：即B＋，接蓄電池正極，蓄電池電壓規格為12V
E、C－：即B－，接蓄電池負極
F、1S1、1S2為主取能互感器輸入
G、2S1、2S2為輔取能互感器輸入
4、在導線電流不足或停電時，蓄電池里面的電能會自動經感應電源模塊輸出端向負載供電，不需添加其它任何連接。
5、請注意負載、蓄電池的極性，反接可能導致負載及電源本身的損壞；
2、正常（綠色）：感應電源模塊輸出電壓正常。
3、端子排說明：
A、OL1、OL2：過載（導線電流不足）告警輸出端，為一組和內部電路隔離的固態繼電器輸出接點，導線電流不足（或電池低電壓充電）時，該組節點會閉合發出告警信號。輸出節點的電流不能超過50mA，外加電壓需小于200V，請注意合理選擇控制電壓和限流電阻（模塊內已經內置2k歐姆限流電阻）。
B、Gnd：電源地，直接聯接負載負端
C、Vo+：12V電壓輸出，直接聯接負載正端
D、C+：即B＋，接蓄電池正極，蓄電池電壓規格為12V
E、C－：即B－，接蓄電池負極
F、1S1、1S2為主取能互感器輸入
G、2S1、2S2為輔取能互感器輸入
4、在導線電流不足或停電時，蓄電池里面的電能會自動經感應電源模塊輸出端向負載供電，不需添加其它任何連接。
5、請注意負載、蓄電池的極性，反接可能導致負載及電源本身的損壞；
6、主、輔取能互感器可接同線路的同相導線，也可接不同線路的異相導線。
